随着纺织生产技术的不断进步，越来越多的新型纤维成为纺织品的原料，由此带来了对纺织品用纤维进行鉴别的问题。常用的纤维鉴别方法有显微镜观察法、燃烧法、试剂显色法、染色法、溶解法等。
1、观察法
制作纤维的纵向片子和横截面切片，在显微镜下观察纤维的纵向及横向形态，根据形态特征差异来鉴别纤维，见表1。
表1 各种纤维的形态特征
|
纤维种类 |
纵向形态 |
截面形态 |
|
Tencel纤维 |
光滑 |
较规则圆形或椭圆形，有皮芯层 |
|
Modal纤维 |
纵向有1～2根沟槽 |
不规则类似腰圆形，较圆滑，有皮芯 |
|
大豆纤维 |
表面有不规则沟槽和海岛状凹凸 |
呈扁平状哑铃型和腰圆形 |
|
竹纤维 |
表面有沟槽 |
锯齿型，有皮芯层 |
|
甲壳素纤维 |
表面有明显沟槽 |
边缘锯齿型，芯层有明显的细小空隙 |
|
粘胶纤维 |
表面有沟槽 |
锯齿型，有皮芯层 |
|
棉纤维 |
有天然转曲 |
腰圆形，有中腔 |
|
蚕丝 |
表面平滑 |
不规则三角形 |
|
毛纤维 |
表面有鳞片 |
圆形 |
|
涤纶纤维 |
棒状 |
表面光滑 圆形 |
2、燃烧法
不同的纤维在燃烧的过程中，火焰、烟雾、气味、残渣等会有所不同，因此根据纤维燃烧时和燃烧后的特征可以区分纤维种类，见表2。
表2 各种纤维燃烧时和燃烧后的特征
|
纤维种类 |
接近火焰 |
火焰中 |
离开火焰 |
燃烧气味 |
残渣形态 |
|
Tencel纤维 |
不熔不收缩 |
迅速燃烧 |
继续燃烧 |
烧纸味 |
灰黑色的灰 |
|
Modal纤维 |
不熔不收缩 |
迅速燃烧 |
继续燃烧 |
烧纸味 |
灰黑色的灰 |
|
大豆蛋白纤维 |
收缩 |
燃烧不熔融，有黑烟 |
不易延烧 |
烧毛发味 |
松脆黑灰 |
|
竹纤维 |
不熔不收缩 |
迅速燃烧 |
继续燃烧 |
烧纸味 |
灰黑色的灰 |
|
甲壳素纤维 |
不熔不收缩 |
迅速燃烧 |
继续燃烧 |
烧纸味 |
灰黑色的灰 |
|
粘胶纤维 |
不熔不收缩 |
迅速燃烧 |
继续燃烧 |
烧纸味 |
少量灰白色的灰 |
|
棉纤维 |
不熔不收缩 |
迅速燃烧 |
继续燃烧 |
烧纸味 |
少量灰白色的灰 |
|
蚕丝 |
收缩 |
逐渐燃烧 |
不易延烧 |
烧毛发味 |
松脆黑灰 |
|
毛纤维 |
收缩 |
逐渐燃烧 |
不易延烧 |
烧毛发味 |
松脆黑灰 |
|
涤纶纤维 |
收缩熔融 |
先熔后烧，有溶液滴下 |
能延烧 |
特殊芳香味 |
玻璃状黑褐色硬球 |
3 、试剂显色法
由于各种纤维的结构不一，对碘、碘化钾溶液的着色反应不同，可以通过观察试剂作用后纤维的色泽、膨润情况，来对纤维进行鉴别。这种鉴别只适用于白色纤维，有色纤维要经过褪色后才能进行试验。试剂配制：在100毫升的饱和碘化钾溶液中溶解碘20克，调匀后再将纤维浸渍1分钟，经充分水洗后根据其色泽来判断，见表3。
表3 各种纤维燃烧对碘液的着色反应
|
纤维种类 |
Tencel纤维 |
Modal纤维 |
大豆蛋白纤维 |
竹纤维 |
甲壳素纤维 |
|
碘液中显色 |
黑蓝青 |
蓝灰 |
褐色 |
蓝灰 |
黑色 |
|
纤维种类 |
粘胶纤维 |
棉纤维 |
蚕丝 |
毛纤维 |
涤纶纤维 |
|
碘液中显色 |
黑蓝青 |
不染色 |
淡黄 |
淡黄 |
不染色 |
4、染色法
用染色法来鉴别纤维，主要是利用各种纤维对染料上色反应的不同而加以区分。染色法有冷染法和沸染法两种。染色法的配方见表4。
表4 染色法配方
将表4中的配方倒进50毫升乙醇中搅拌至溶解，再用蒸馏水稀释至500毫升备用。冷染法直接将纤维投入到溶液中染色，然后以冷水冲洗纤维，挤出水分，观察颜色进行鉴别；沸染法将纤维投入到溶液中染色，煮沸3分钟后冲洗3次，再投入到0.1%的胰加漂T溶液中漂洗，挤出水分，观察颜色进行鉴别。各种纤维的染色反应见表5。

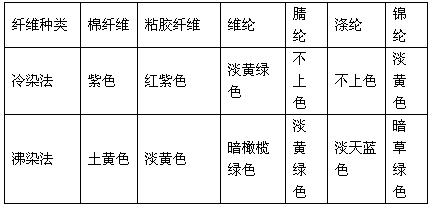

表5 各种纤维的染色反应
5、溶解法
溶解法是鉴别各种纤维最为有效的方法，原理是利用各种纤维在不同化学溶剂中、不同温度下的溶解特性来确定其品种。可将待鉴别的纤维放入试管中，注入某种溶剂，用玻璃棒搅动，观察纤维的溶解情况。如果纤维量极少，也可将试样放入带有凹面载玻片的凹面里滴上溶剂，盖上载玻片，直接在显微镜下观察。在用溶解法鉴别纤维时，应严格控制溶剂的浓度和加热温度，并要注意纤维的溶解速度。使用溶解法需要准确了解各种纤维化学特性，检验程序也比较复杂。使用显微镜观察法和燃烧法比较直观，但检验人员必须具有丰富的实践经验；试剂显色法、染色法操作比较复杂，可以在特殊情况下使用。
